前言
上一篇我们完成了角色卡通渲染的基础着色，但是我们还有一些问题没有解决，这一次我们来解决上次没有解决的问题，我们来解决等屏幕边缘光和角色面部阴影的问题
着色效果分析

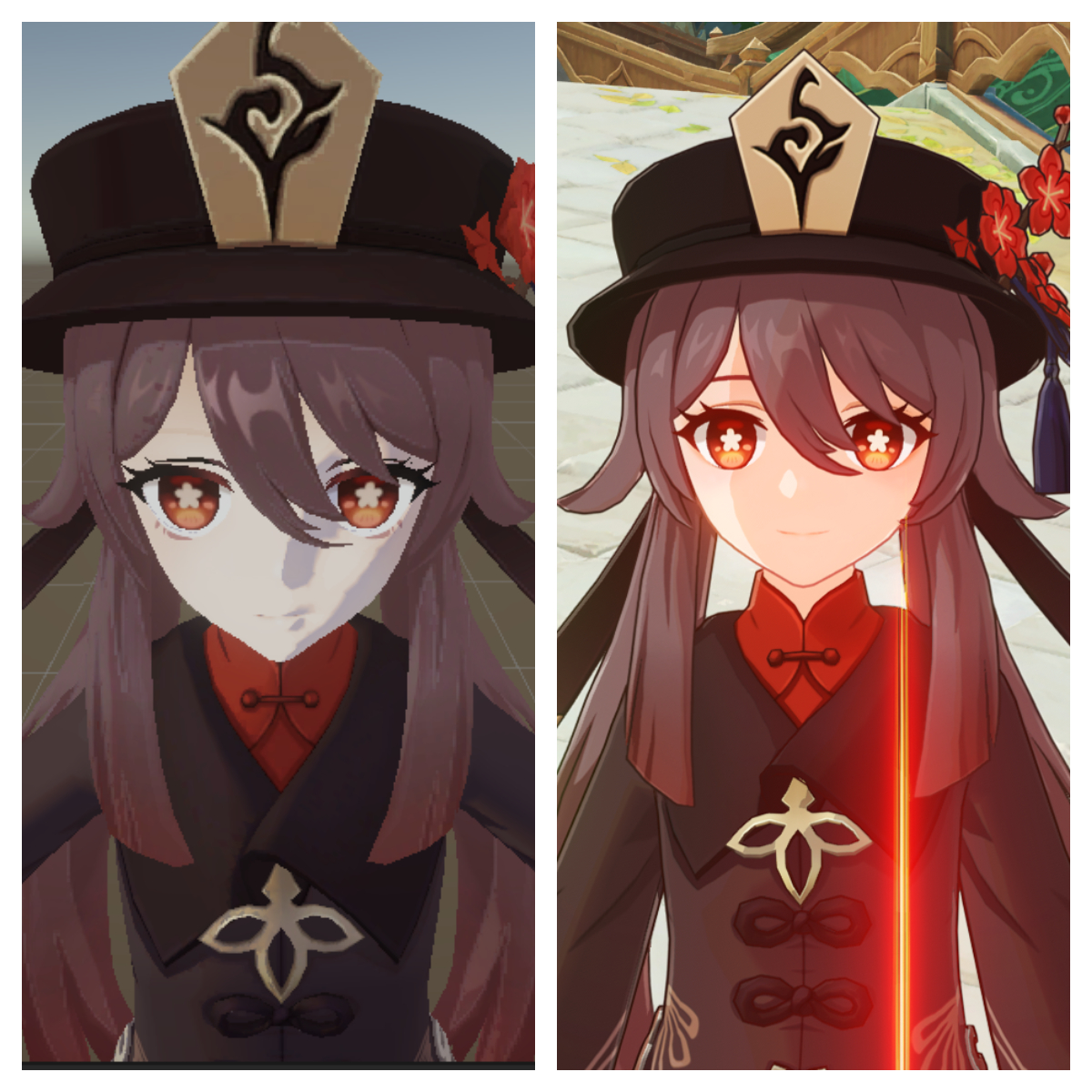

首先我来分析卡通渲染的面部阴影，卡通渲染的面部阴影应该满足赛璐璐风格的色彩特征（大色块，边缘锐利的阴影），使用上一篇的shader我们得到的效果与原神的角色渲染对比如下

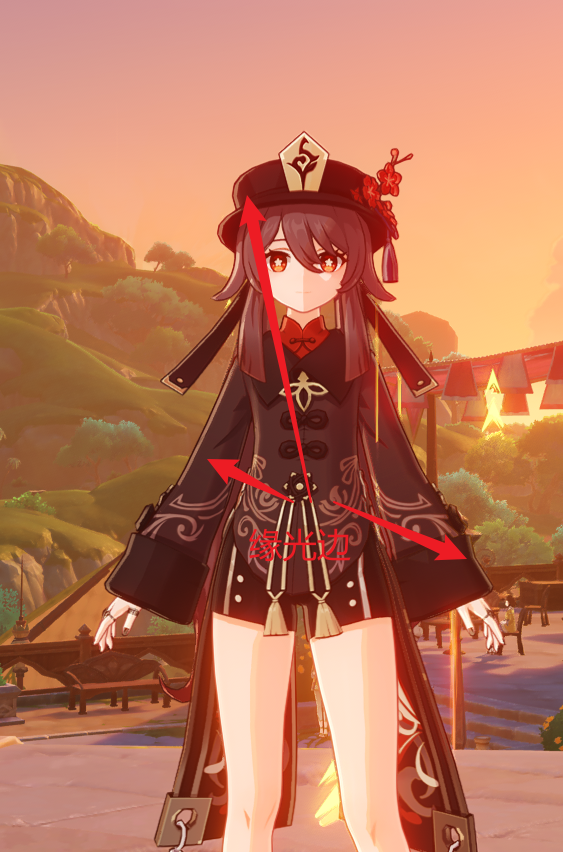

同时我们可以看出来原神的渲染是存在边缘光的
这一次我们来实现这些效果
从一开始的卡通着色器之旅
（1） 延续上一节Unity urp项目
（2） 继续使用上一节的着色器和材质
（3）继续使用继续使用我们上一次的顶点着色器
（4） 接下来我们来实现面部阴影的着色
将我们需要在面部阴影计算的变量在Properties中声明
1
2
3
4
5
6
_FaceDirection("Face Direction", Vector) = (0,0,1,0) //面朝方向向量
_FaceShadowOffset("Face Shadow Offset", Float) = 0 //面部阴影偏移距离
_FaceBlushColor("Face Blush Color", Color) = (1,1,1,1) //
_FaceBlushStrength("Face Blush Strength", Float) = 1
_FaceLightMap("Face Light Map", 2D) = "white" {} //面部光照贴图
_FaceShadow("Face Shadow", 2D) = "white" {} //面部阴影范围

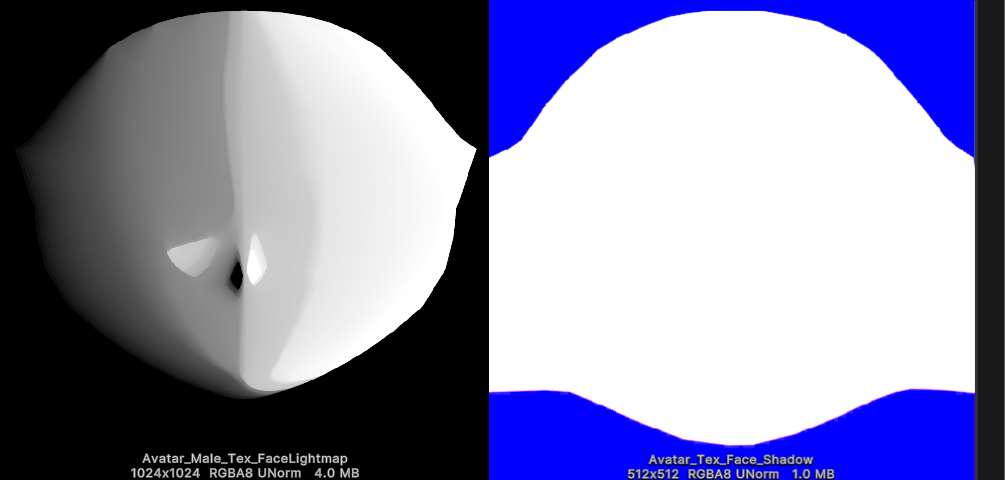

接下来我们使用SDF贴图获取面部球形阴影
1
2
3
4
5
6
7
8
9
10
11
12
half3 faceDir = half3(_FaceDirection.x, 0.0, _FaceDirection.z); //获取面部向量
half3 lightDir = half3(L.x, 0.0, L.z); //获取光照方向向量
half FdotL = dot(faceDir, lightDir); //获取光照方向与面部向量的点乘
half FcrossL = cross(faceDir, lightDir).y; //获取光照方向与面部向量的朝向
half2 faceUV = i.uv;
faceUV.x = lerp(faceUV.x, 1 - faceUV.x, step(0, FcrossL)); //获取面部阴影方向用于面部阴影UV
half faceshadow = SAMPLE_TEXTURE2D(_FaceLightMap, sampler_FaceLightMap, faceUV); //采样阴影光照贴图
shadow = step(-0.5 * FdotL + 0.5, faceshadow); //以兰伯特法对面部阴影采样
half faceMask = SAMPLE_TEXTURE2D(_FaceShadow, sampler_FaceShadow, i.uv).a; //获取面部阴影范围
shadow =lerp(shadow, 1.0, faceMask); //对面部阴影范围进行限制

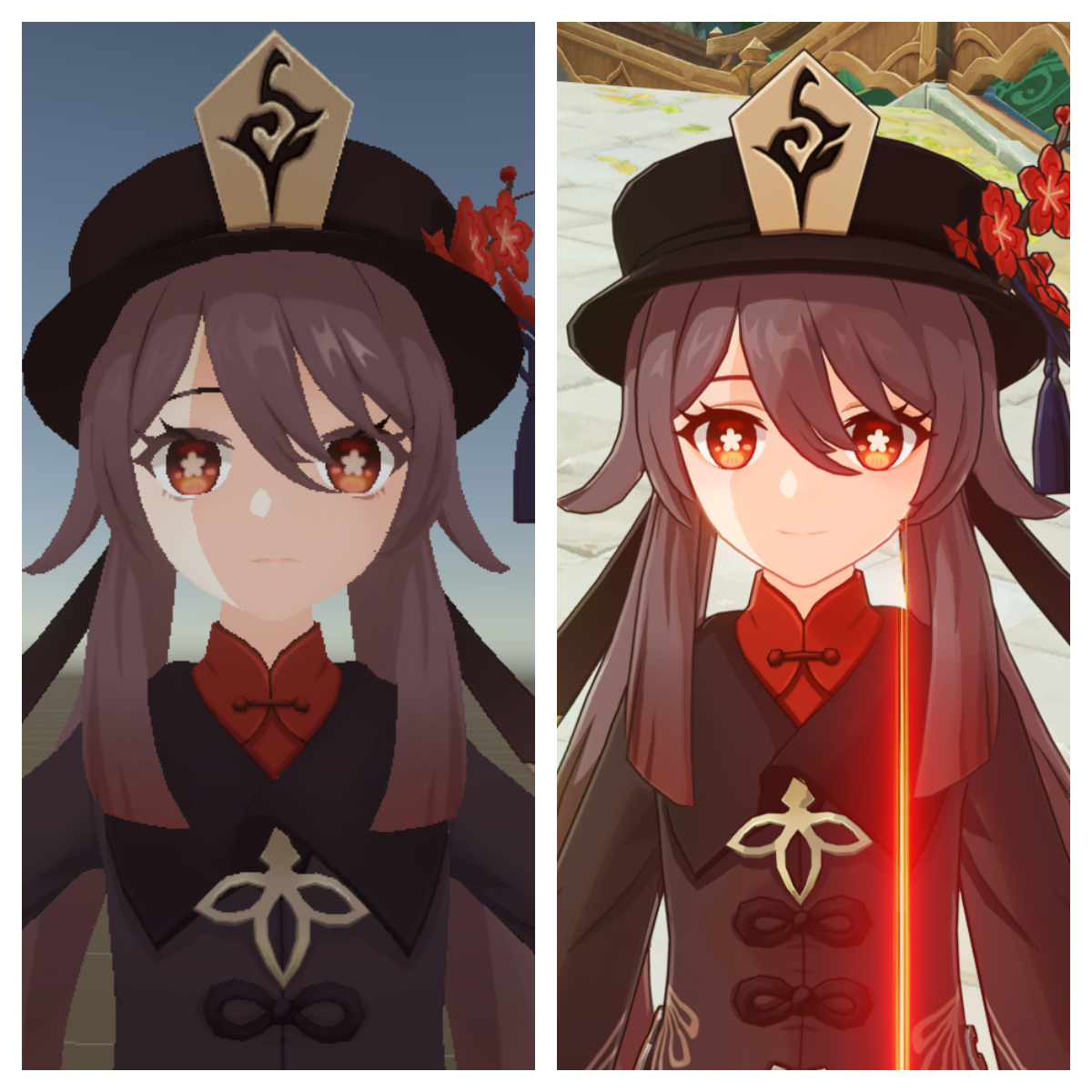

这样我们可以获得一个不错的面部阴影范围使用ramp贴图我们可以获得效果不错的面部漫反射效果
（5）接下来我们来实现等屏幕距离边缘光
将我们需要在边缘光使用的变量在Properties中声明
1
2
3
_RimOffset("Rim Offset", Range(0, 1)) = 0.6 //边缘光宽度
_RimThreshold("Rim Threshold", Range(0, 1)) = 1 //边缘光范围
_RimIntensity("Rim Intensity", Range(0, 1)) = 1 //边缘光强度

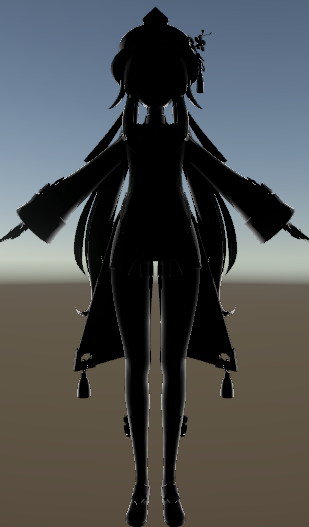

使用深度图偏移获取我们需要的边缘光
1
2
3
4
5
6
7
8
9
half2 screenUV = i.positionNDC.xy / i.positionNDC.w; //通过屏幕顶点坐标获取屏幕UV
half sceneDepth = SampleSceneDepth(screenUV); //获取场景深度
half depth = LinearEyeDepth(sceneDepth, _ZBufferParams); //获取观察深度
half2 offsetUV = half2(normalVS.x * _RimOffset * 10.0 / _ScreenParams.x, 0.0); //获取边缘光宽度（偏移量）
half offsetDepth = SampleSceneDepth(screenUV + offsetUV);
half offset = LinearEyeDepth(offsetDepth, _ZBufferParams);
rim = smoothstep(0.0, _RimThreshold, offset - depth) * _RimIntensity; //通过偏移量与观察深度的差获取等屏幕距离边缘光
rim = rim * pow(saturate(1 - dot(N, V)), 5.0); //软化边缘光
使用深度图时我们需要新建一个Pass,使用URP中的方法
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Pass
{
Name "DepthNormals"
Tags{"LightMode" = "DepthNormals"}
ZWrite On
Cull[_Cull]
HLSLPROGRAM
#pragma vertex DepthNormalsVertex
#pragma fragment DepthNormalsFragment
#include "Packages/com.unity.render-pipelines.universal/Shaders/LitInput.hlsl"
#include "Packages/com.unity.render-pipelines.universal/Shaders/LitDepthNormalsPass.hlsl"
ENDHLSL
}
（6）最后我们将发光材质（如神之眼等）加入
1
emission = step(0.5, baseMap.a) * _EmissionIntensity * 10; //通过材质透明度判断材质是否为发光件

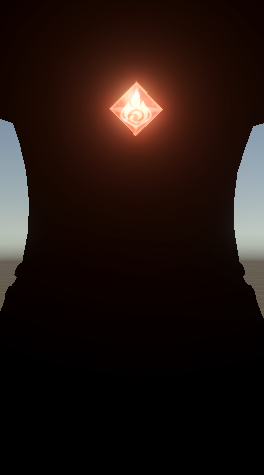

以上是发光材质的效果
结语

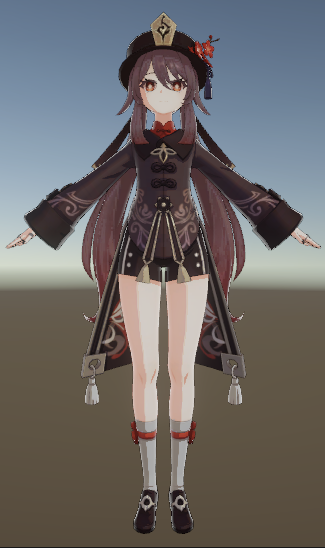

我们将面部SDF阴影，等距离边缘光和发光材质结合上一节的渲染效果得到以上结果，我们得到了一个基本完成着色的模型，完整代码已上传Github代码在Shades目录下的Hutao.shader，下一节我们将实现角色基础卡通渲染的最后环节描边。
